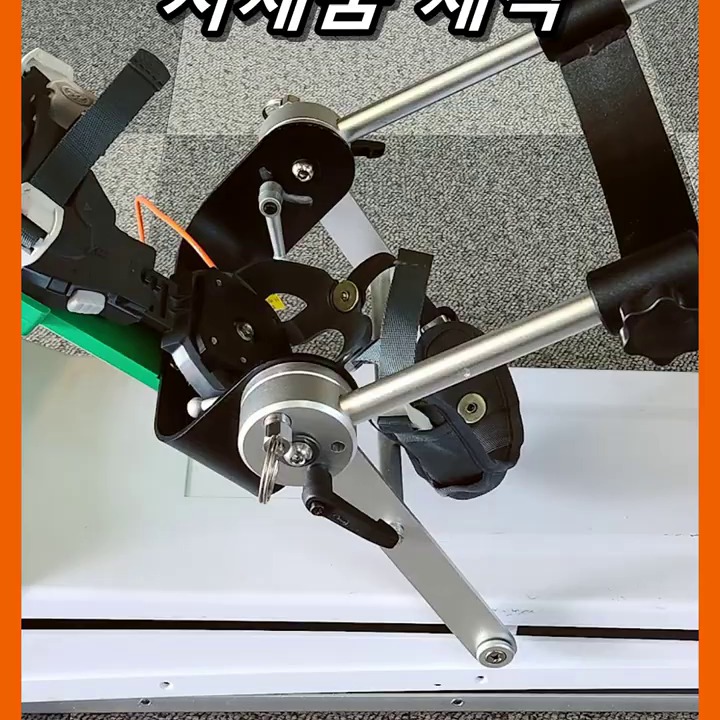

무릎재활치료기 개발기, 모터 토크를 실시간으로 읽었더니 재활이 이렇게 달라졌어요
안녕하세요, 제로윈연구소입니다 😊
무릎 수술을 받았거나 다친 뒤 재활을 해보신 분들은 아실 거예요. 스스로 무릎을 굽혔다 펴는 동작 하나도 생각보다 훨씬 힘들다는 걸요.
'너무 도와주면 근육이 안 붙고, 너무 안 도와주면 다칠 수 있다.'
저희가 무릎재활치료기를 만들면서 가장 오래 붙들고 있던 고민이 바로 이거였어요.
오늘은 환자가 무릎을 움직이는 힘을 실시간으로 읽고, 딱 필요한 만큼만 보조력을 주는 무릎재활치료기를 만든 이야기를 들려드릴게요 🦵✨
🦵 무릎재활치료기, 왜 '맞춤 보조력'이 필요했을까?
재활 현장에서 자주 듣는 말이 있어요.
"어제는 됐는데 오늘은 잘 안 돼요."
같은 환자라도 그날 컨디션, 통증, 회복 단계에 따라 낼 수 있는 힘이 매일 달라요. 그런데 기존 수동형(CPM) 장비는 정해진 각도와 속도로 다리를 움직여주기만 하는 경우가 많았어요.
그래서 저희는 거꾸로 생각해 봤어요.
👉 기계가 다리를 끌고 가는 게 아니라, 환자가 먼저 움직이고 기계는 모자란 만큼만 거든다면?
이 질문에서 개발이 시작됐어요.

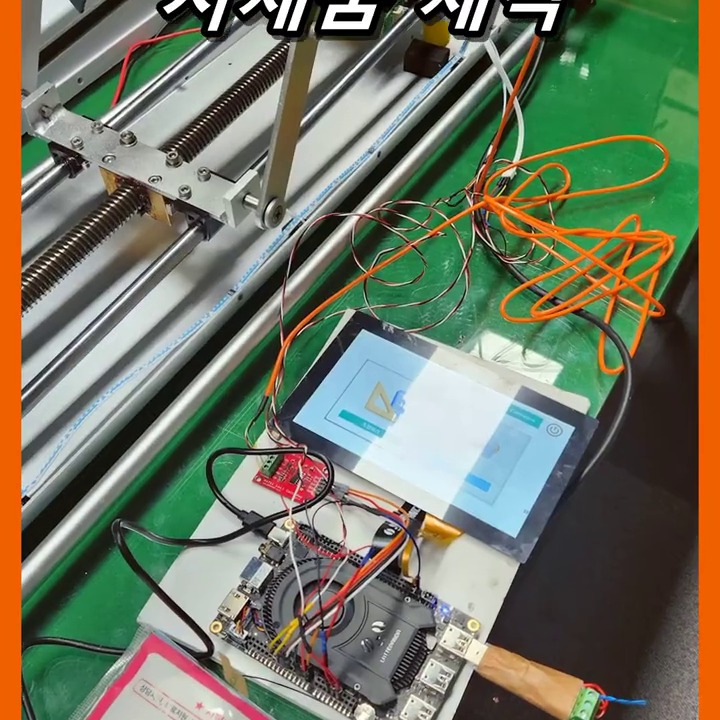

⚙️ 핵심 원리: 모터 토크를 실시간으로 측정해요
이 치료기의 핵심은 '모터 토크 측정'이에요.

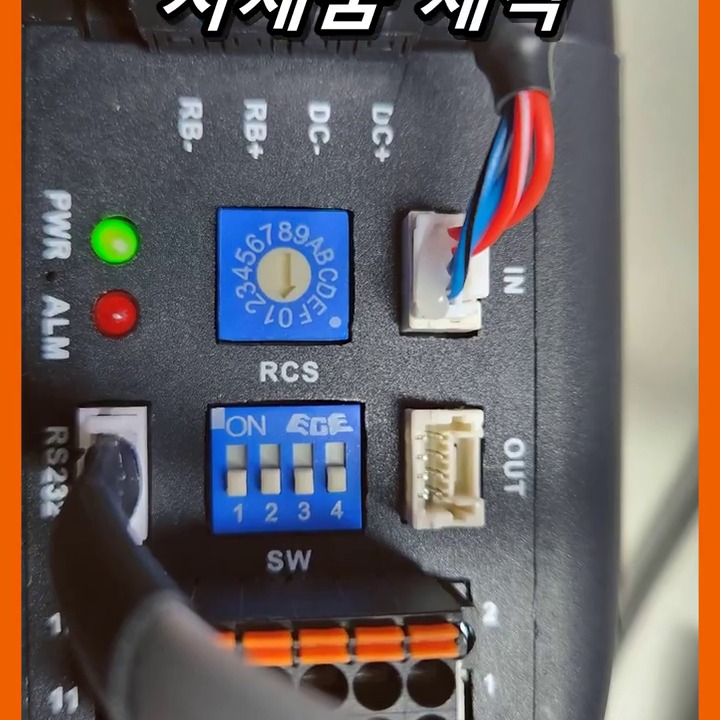

환자가 무릎을 움직이면 관절에 연결된 모터에 힘이 전달되는데요. 이때 모터에 걸리는 토크(회전하는 힘)의 세기를 실시간으로 읽어요.
✔️ 환자가 힘을 충분히 내면 → 보조력을 줄여요
✔️ 환자의 힘이 모자라면 → 그만큼 보조력을 채워줘요
별도의 큰 센서를 붙이지 않고 모터 자체의 반응으로 환자의 힘을 읽어낸다는 게 포인트예요. 덕분에 구조가 단순해지고 반응도 빨라졌어요.
💪 능동 재활 운동이 회복에 중요한 이유
재활에서 많이 강조하는 게 '능동 운동'이에요. 환자가 직접 힘을 써서 움직여야 근육과 신경이 다시 연결되거든요.
그런데 혼자 하기엔 너무 힘들고, 기계에만 맡기면 수동 운동이 돼버려요 😅
맞춤 보조력 방식은 그 중간을 채워줘요.
• 환자는 내 힘으로 움직였다는 성취감을 느끼고
• 모자란 구간만 기계가 받쳐주니 동작 범위를 끝까지 써볼 수 있어요
실제로 테스트하면서 '이번엔 내가 했다'는 느낌이 재활 의지에 생각보다 큰 영향을 준다는 걸 알게 됐어요.
🛡️ 무리한 힘을 줄여 부상 위험도 낮춰요
재활 중에 제일 무서운 건 '다시 다치는 것'이에요.
무리하게 힘을 주다가 관절이나 수술 부위에 부담이 갈 수 있는데요. 실시간으로 토크를 읽으니 환자가 버거워하는 순간을 기계가 먼저 알아채고 보조해 줘요.
📌 이런 분들께 특히 도움이 될 수 있어요
• 무릎 수술 후 초기 재활 단계
• 근력이 많이 떨어진 어르신
• 통증 때문에 힘 조절이 어려운 분
※ 실제 사용 강도와 방법은 꼭 담당 의료진과 상의하세요!
🔧 개발하면서 가장 신경 쓴 부분
솔직히 가장 어려웠던 건 모터의 작동 원리를 정확히 이해하는 일이었어요.
토크 값은 모터 특성, 부하, 속도에 따라 미세하게 달라져요. 이걸 제대로 해석하지 못하면 보조력이 늦게 들어가거나, 반대로 과하게 개입해 버려요.
그래서 수없이 측정하고 보정하면서
✔️ 반응 속도는 빠르게
✔️ 보조력 변화는 부드럽게
두 가지를 맞추는 데 많은 시간을 썼어요.
움직임이 '덜컥'거리지 않고 자연스럽게 이어질 때 정말 뿌듯했답니다 😊
🚀 다른 재활기기와 운동 보조 제품으로도 확장 가능해요
이 기술은 무릎에만 쓰이는 게 아니에요.
'사람의 힘을 읽고 모자란 만큼만 돕는다'는 원리는 비슷한 기능이 필요한 곳 어디에나 적용할 수 있어요.
• 어깨·팔꿈치·발목 재활기기
• 근력 운동 보조 장비
• 보행 보조 제품
결국 목표는 하나예요. 환자 한 사람 한 사람에게 맞춘 재활 치료!
재활기기나 운동 보조 제품 개발을 고민하고 계신다면 이 방식을 한번 검토해 보셔도 좋을 것 같아요.
오늘은 모터 토크를 실시간으로 읽어 맞춤 보조력을 주는 무릎재활치료기 이야기를 들려드렸어요 🙌
✅ 핵심 정리
1. 환자가 무릎을 움직이는 힘을 모터 토크로 실시간 측정
2. 모자란 만큼만 보조해서 능동 재활 운동을 지원
3. 무리한 힘 사용을 줄여 부상 위험을 낮춤
4. 다른 재활기기·운동 보조 제품으로도 확장 가능
재활은 결국 내 힘으로 다시 걷는 과정이잖아요. 그 과정을 조금 더 안전하고 덜 힘들게 만드는 기술을 앞으로도 계속 연구하겠습니다.
읽어주셔서 감사합니다 😊
📺 원본 영상 출처: 제로윈연구소 유튜브 채널
'무릎재활치료기, 실시간 모터 토크로 맞춤 보조력 제공!'
https://www.youtube.com/watch?v=2rv_Hzu2gaw
